工作原理

含有固体颗粒和液滴的气体进入过滤分离器，通过滤芯过滤的第一段，对固体颗粒过滤，对液滴进行凝聚，由于滤芯结构特性作用，固体颗粒被滞留在滤芯外部或被滤芯容纳，液体颗粒被聚结成大的液滴进入储液罐，经过第一次过滤的气体流至分离腔，气体的雾状液体由捕雾器捕获，不断凝聚在内表面形成较大的液滴，靠重力作用脱离气体。

技术参数

设计标准:GB150-2011《压力容器》

结构形式:立式、卧式

端盖型式:快开门式、法兰盖式

连接法兰标准:HG/T20592~HG/T20615-2009 或ANSIB16.5等

滤芯材质:聚酯纤维

性能指标

设计压力:≤ 16MPa

设计温度:-40°C~ +80℃C

初始压差:≤ 0.02MPa

过滤分离精度和效率:

固体:≤ 1um 99%

液体:≤5um 98%

过滤分离精度等级:0.3um、1um、3um、5um、10um、20um、50um

应用范围

用于天然气、煤层气和沼气的过滤与分离;

去除干燥床下游的干燥剂颗粒和液滴;

去除催化床下游的催化剂粉末和液滴;

用于计量和调压站前的气体过滤和分离:

用于城市配气系统的气体过滤和分离。

结构形式

K 型一快开式、F型一法兰盖式

安装形式

V型一立式安装H 型一水平安装

规格释义

例:DN250/DN100一主筒体直径 DN250，进、出口直径 DN100

安装与连接方式

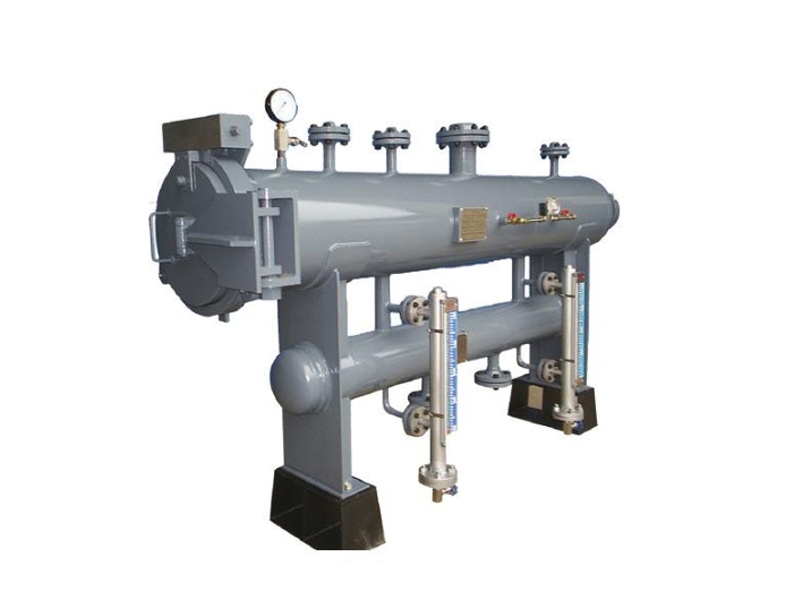

过滤分离器为水平安装和立式安装。水平安装时设备的主轴线水平度小于 5/1000，垂直安装时设备的主轴线不垂直度小于 3/1000。设备采用法兰连接，并配置放空阀、安全阀、指针式差压计、液位计、压力表。
