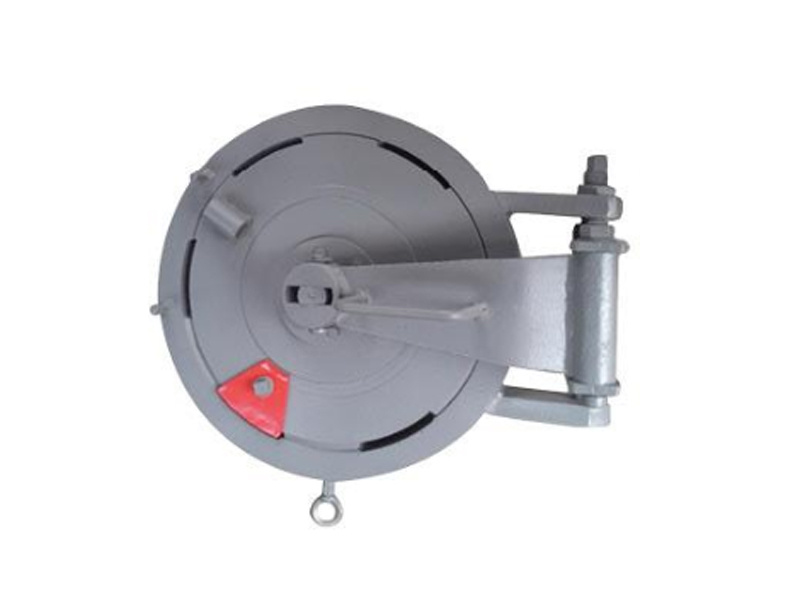

AX-KM-Ⅰ(Ⅱ)系列压力容器用快开盲板

AX-KM-Ⅰ(Ⅱ)系列压力容器用快开盲板

AX-KM-Ⅰ(Ⅱ)系列压力容器用快开盲板

AX-KM-Ⅰ(Ⅱ)系列压力容器用快开盲板

压力容器快开盲板作为压力元件广泛用于压力容器、压力管道及装置，实现压力容器的快速开启，便于设备的检修和内部零部件的更换和维修。设计标准： 1、GB150-2011《压力容器》或 JB4732-1995《钢制压力容器一分析设计标准》; 2、TSG21-2016《固定式压力容器安全技术监察规范》; 3、SY/T 0556-2018《快速开关盲板技术规范》;

咨询

产品详情

主体材料

碳钢、低合金钢锻件/密封材料:氟橡胶

技术参数

设计压力:≤ 16MPa

设计温度:-40°C~ +80°C

公称直径:DN150-DN2000

结构形式:立式、卧式

检验

无损检测检测方法:UT检测比例100%、MT检测比例 100%

特点

密封性能好、开启灵活、整体结构，结构紧凑，安全可靠，体积小，安装方便，具有安全连锁装置。

用途

根据不同的结构形式分为立式和卧式，可代替压力容器的人孔、用于收发球装置的快开门、过滤(分离)器、硫化罐等。

结构形式

V型一设备立式安装 /H 型一设备水平安装

安装与连接方式

按设备的安装形式:水平安装和立式安装。水平安装时盲板盖的回转主轴线的不垂直平度小于5/1000;垂直安装时盲板盖的中心线不垂直度小于 3/1000。

卧式盲板结构尺寸统计表
公称直径 DN(mm)	接口直径中(mm)	2.5MPa				4.0MPa				6.3MPa				10.0MPa
公称直径 DN(mm)	接口直径中(mm)	H	W	L	G(Kg)	H	W	L	G(Kg)	H	W	L	G(Kg)	H	W	L	G(Kg)
DN150	159	150	340	370	65	150	352	385	74	165	323	352	88	173	341	360	98
DN200	219	150	375	405	81	150	389	425	88	178	382	406	114	193	430	457	125
DN250	273	150	420	452	98	150	434	483	109	185	440	502	128	213	494	543	142
DN300	325	168	538	516	108	168	507	549	115	190	538	574	136	238	580	612	175
DN350	377	173	604	598	135	173	576	611	128	200	598	639	155	266	636	680	222
DN400	426	182	620	650	155	182	635	675	172	212	679	733	211	295	735	769	337
DN450	457	197	688	739	170	215	730	754	210	230	746	779	285	310	807	835	437
DN500	530	220	754	781	222	220	774	796	233	240	815	840	341	320	870	933	569
DN550	559	220	818	874	261	241	825	882	314	256	890	942	457	335	941	974	624
DN600	630	234	895	930	338	257	906	962	415	270	959	1002	589	358	988	1035	777
DN700	720	494	1019	1072	400	508	1045	1098	488	568	1084	1146	745	450	1151	1211	1197
DN800	820	529	1135	1190	488	565	1183	1233	692	650	1219	1255	1047	690	1296	1357	1530
DN900	920	579	1286	1346	600	592	1321	1385	842	722	1416	1470	1585	766	1450	1513	2039
DN1000	1020	602	1415	1462	825	637	1424	1490	1055	753	1494	1539	1858	815	1572	1617	2555
DN1100	1120	650	1545	1620	1018	685	1590	1630	1508	8015	1610	1715	2452	860	1690	1799	3965
DN1200	1220	693	1673	1737	1281	773	1735	1794	1940	845	1796	1847	2892	965	1894	1927	4478

立式盲板结构尺寸统计表
公称直径 DN(mm)	接口直径 Φ (mm)	2.5MPa				4.0MPa				6.3MPa				10.0MPa
公称直径 DN(mm)	接口直径 Φ (mm)	H	W	L	G(Kg)	H	W	L	G(Kg)	H	W	L	G(Kg)	H	W	L	G(Kg)
DN150	159	380	340	370	70	380	352	335	79	380	323	352	88	380	341	360	98
DN200	219	380	375	405	86	380	389	425	93	380	382	406	114	380	430	457	125
DN250	273	420	420	452	103	420	434	483	114	420	440	502	128	420	494	543	142
DN300	325	420	538	516	113	420	507	549	120	420	538	574	136	420	580	612	175
DN350	377	420	604	598	140	420	576	611	128	420	598	639	155	420	636	680	222
DN400	426	485	620	650	160	485	635	675	172	485	679	733	211	485	735	769	337
DN450	457	485	688	739	175	485	730	754	210	485	746	779	285	485	807	835	437
DN500	530	520	754	781	227	520	774	796	233	520	815	840	341	520	870	933	569
DN550	559	520	818	874	271	520	825	832	314	520	890	942	457	520	941	974	624
DN600	630	540	895	930	38	540	906	952	415	540	959	1002	589	540	988	1035	777
DN700	720	580	1019	1072	410	580	1045	1098	488	580	1084	1146	745	580	1151	1211	1197
DN800	820	580	1135	1190	498	580	1183	1233	692	580	1219	1255	1047	580	1296	1357	1530
DN900	920	640	1286	1346	610	640	1321	1385	842	640	1416	1470	1585	640	1450	1513	2039
DN1000	1020	640	1415	1462	845	640	1424	1490	1055	640	1494	1539	1858	640	1572	1617	2555
DN1100	1120	680	1545	1620	1048	680	1590	1630	1508	680	1610	1715	2452	680	1690	1799	3965
DN1200	1220	680	1673	1737	1321	680	1735	1794	1940	680	1796	1847	2892	680	1894	1927	4478

立式盲板结构尺寸统计表
公称直径 DN(mm)	接口直径 Φ(mm)	2.0MPa				5.0MPa				11.0MPa
公称直径 DN(mm)	接口直径 Φ(mm)	H	W	L	G(Kg)	H	W	L	G(Kg)	H	W	L	G(Kg)
DN300	325	360	436	465	75	360	446	475	92	360	456	485	110
DN350	377	410	475	510	78	425	485	435	98	440	519	553	140
DN400	426	461	522	555	82	485	552	590	105	518	582	622	170
DN450	457	480	600	610	110	500	620	635	161	558	690	637	238
DN500	530	500	680	660	160	518	690	680	226	598	798	724	306
DN550	559	507	772	713	170	533	784	725	275	638	908	776	375
DN600	630	610	780	755	250	550	850	780	330	660	1027	828	487
DN650	670	620	787	800	262	664	1087	820	385	682	1147	880	600
DN700	720	650	820	860	310	670	1200	900	445	730	1268	936	715
DN800	820	680	1000	1020	420	700	1320	1010	510	750	1380	992	830

卧式盲板结构尺寸统计表
公称直径 DN(mm)	接口直径 Φ(mm)	2.0MPa				5.0MPa				11.0MPa
公称直径 DN(mm)	接口直径 Φ(mm)	H	W	L	G(Kg)	H	W	L	G(Kg)	H	W	L	G(Kg)
DN300	325	255	436	390	78	215	425	405	95	290	456	425	115
DN350	377	260	479	440	85	255	475	460	105	305	519	496	145
DN400	426	270	522	495	92	295	530	510	130	320	582	540	170
DN450	457	280	605	575	110	305	624	568	165	336	690	598	245
DN500	530	295	690	620	140	310	708	620	220	352	798	656	310
DN550	559	305	752	670	170	320	705	682	275	370	908	716	375
DN600	630	308	765	720	215	330	760	740	330	385	1056	788	485
DN650	670	310	787	760	262	335	820	800	385	400	1147	860	600
DN700	720	320	800	780	304	340	840	862	430	420	1286	930	767
DN800	820	335	840	820	352	355	924	950	485	440	1420	1040	908
