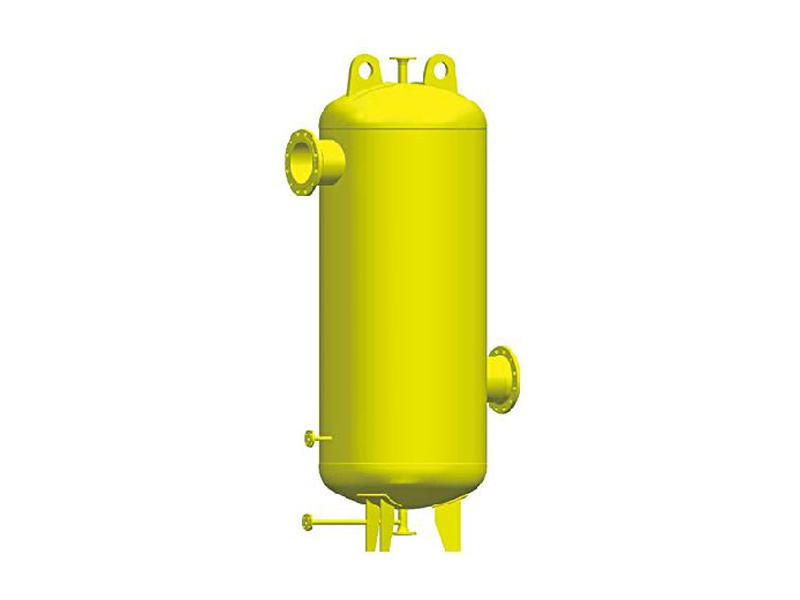

工作原理

夹带固体颗粒的气体，由旋风子上部的切向进口进入旋风子，使其沿器壁高速旋转向器底旋转，到达底部后折向成为内层的上旋气流，从旋风分离器的排气口排出。由于离心力的作用，气流中夹带的尘粒在随气流旋转的过程中逐渐趋向旋风子器壁，碰到器壁后滑向旋风子出口，最后落到旋风分离器下腔，加上本身的重量而向下移动，由旋风子底部的出口排除;不含固体颗粒的气体离心力小，则由旋风了顶部的出口流出。

技术参数

设计标准:GB150-2011《压力容器》

结构形式:立式

连接法兰标准:HG/T20592~HG/T20615-2009 或ANSL16.5等

设计压力:≤16MPa

设计温度:-40℃~ +80℃C

最大压降:≤ 0.03MPa

分离精度和效率

(1)固体直径为 100μm 以上的粉尘分离效率 100%。

(2)固体直径为 10μm 以上的粉尘分离效率 99.9%。

(3)固体直径为 10μm 以下的粉尘分离效率 98.5%。

材料标准

GB/T713-2014

NB/T47008~47010-2017

连接法兰标准:HG/T20592~20615-2009或ANSIB16.5。

结构形式:立式

安装形式:垂直安装

规格释义

DN800/DN250-PN25一主筒体直径DN800进、出口直径 DN250

PN25 -设计压力 2.5(MPa)

安装连接方式

旋风分离器为水平安装和立式安装。水平安装时设备的主轴线水平度小于 5/1000，垂直安装时设备的主轴线不垂直度小于 3/1000。

设备采用法兰连接，并配置放空阀、安全阀、压力表及排污阀等。

应用范围

天然气、煤层气的初级分离;

去除干燥床下游的干燥剂颗粒;

去除催化床下游的催化剂粉末;

用于计量和调压站;用于城市配气系统。
