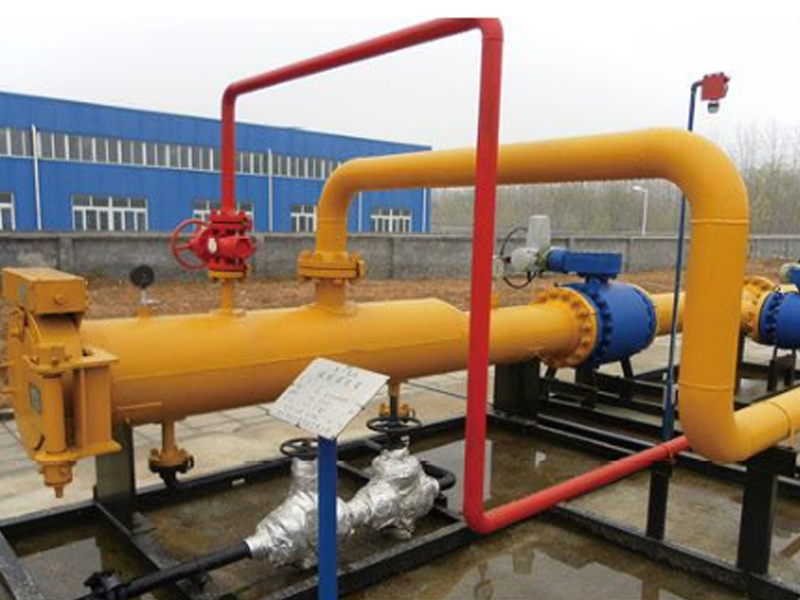

收发球装置_压力容器产品系列_产品中心_河北迎宪燃气设备有限公司

产品详情

设计、制造规范和标准

GB/T150-2011《压力容器》TSG21-2016《固定式压力容器安全技术监察规程》

材料及零部件标准

GB/T713-2014 NB/T47008~47010-2017

NB/T47065.1~5-2018 HG/T20592~20615-2009

性能指标

工作温度:-40°C-+80℃ 设计压力:≤ 16MPa

分类

Ⅰ型和Ⅱ型

其中:Ⅰ型用于普通清管器的发射和接收 Ⅱ型用于智能型清管器的发射和接收

安装形式为卧式

标注释义

AXR(P)DN XXX/DNXXX-PNXX-I(Ⅱ)

AX 一河北安信注册商标“安兴”

R 一收球筒

P 一发球简

DNXXX/DNXXX一主筒体直径/管线直径

PNXX-设计压力(MPa)

I(Ⅱ)一收发球筒型式

安装与连接方式:安装时，收、发球筒为水平卧式安装，中心距地面高度一般为1米左右，收球筒的快开盲板侧略低，斜度为 5/1000;发球筒的快开盲板侧略高，斜度为 5/1000。收、发球筒通过与直管段连接的阀门及弯管与地下主管线连接。收、发球装置与主管线连接的球阀的通径应等于被清扫管线的内径。靠近收发球筒快开盲板一端上部应设放空阀、安全阀及压力表、下部设排污阀、侧面设置介质进、出口。

收发球筒的基本结构及尺寸

Ⅰ型

l型收球筒结构尺寸表
收球筒规格	管线外径 mm	结构尺寸										管口公称尺寸
收球筒规格	管线外径 mm	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	1	2	3	4	5	6
DN150/DN100	∅108、∅114	2400	1200	800	800	200	500	150	200	200	200	15	25	80	25	50	50
DN200/DN150	∅159、∅168	2400	1200	800	800	200	500	150	300	200	200	15	25	80	25	50	50
DN250/DN200	∅219	2900	1500	1000	1100	200	600	150	300	300	200	15	32	150	32	50	50
DN325/DN250	∅273	2900	1500	1000	1100	200	600	200	300	300	200	15	32	200	32	50	50
DN400/DN300	∅325、∅323	3600	1800	1200	1400	200	900	200	350	350	200	15	32	250	32	50	50
DN450/DN350	∅377、∅355	3800	1800	1200	1400	200	800	200	350	350	200	15	40	300	40	50	80
DN500/DN400	∅426、∅406	4400	2000	1500	1500	250	1000	200	350	350	250	15	40	300	40	50	80
DN550/DN450	∅457	4400	2000	1500	1500	250	1000	200	350	350	250	15	50	350	50	50	80
DN600/DN500	∅529、∅508	4600	2200	1800	1600	250	1400	200	350	400	250	15	50	350	50	50	80
DN700/DN600	∅630、∅610	4600	2200	1800	1600	250	1400	200	350	400	250	15	50	400	50	50	100
DN800/DN650	∅660	4900	2500	2000	1900	250	1400	250	350	400	250	15	80	400	80	50	100
DN800/DN700	∅711、∅720	4900	2500	2000	1900	300	1400	250	350	400	300	15	80	500	80	50	100
DN850/DN750	∅762	5300	3000	2200	2400	300	1400	250	400	400	300	15	80	500	80	50	100
DN900/DN800	∅813、∅820	5600	3000	2200	2400	300	1400	250	400	500	300	15	100	500	100	50	150
DN1000/DN850	∅864	6800	3500	2500	2900	300	1600	250	400	500	300	15	100	500	100	50	150
DN1200/DN900	∅914、∅920	6800	3500	2500	2900	300	1600	250	400	600	300	15	150	500	150	50	150
DN1200/DN950	∅965	6800	3500	2500	2900	300	2000	250	400	600	300	15	150	600	150	50	150
DN1200/DN1000	∅1016、∅1020	6800	3500	2500	2900	300	2000	250	400	600	300	15	150	600	150	50	150

Ⅱ型

l型收球筒结构尺寸表
收球筒规格	管线外径 mm	结构尺寸										管口公称尺寸
收球筒规格	管线外径 mm	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	1	2	3	4	5	6
DN150/DN100	∅108、∅114	2400	1200	800	800	200	500	150	200	200	200	15	25	80	25	50	50
DN200/DN150	∅159、∅168	2400	1200	800	800	200	500	150	300	200	200	15	25	80	25	50	50
DN250/DN200	∅219	2900	1500	1000	1100	200	600	150	300	300	200	15	32	150	32	50	50
DN325/DN250	∅273	2900	1500	1000	1100	200	600	200	300	300	200	15	32	200	32	50	50
DN400/DN300	∅325、∅323	3600	1800	1200	1400	200	900	200	350	350	200	15	32	250	32	50	50
DN450/DN350	∅377、∅355	3800	1800	1200	1400	200	800	200	350	350	200	15	40	300	40	50	80
DN500/DN400	∅426、∅406	4400	2000	1500	1500	250	1000	200	350	350	250	15	40	300	40	50	80
DN550/DN450	∅457	4400	2000	1500	1500	250	1000	200	350	350	250	15	50	350	50	50	80
DN600/DN500	∅529、∅508	4600	2200	1800	1600	250	1400	200	350	400	250	15	50	350	50	50	80
DN700/DN600	∅630、∅610	4600	2200	1800	1600	250	1400	200	350	400	250	15	50	400	50	50	100
DN800/DN650	∅660	4900	2500	2000	1900	250	1400	250	350	400	250	15	80	400	80	50	100
DN800/DN700	∅711、∅720	4900	2500	2000	1900	300	1400	250	350	400	300	15	80	500	80	50	100
DN850/DN750	∅762	5300	3000	2200	2400	300	1400	250	400	400	300	15	80	500	80	50	100
DN900/DN800	∅813、∅820	5600	3000	2200	2400	300	1400	250	400	500	300	15	100	500	100	50	150
DN1000/DN850	∅864	6800	3500	2500	2900	300	1600	250	400	500	300	15	100	500	100	50	150
DN1200/DN900	∅914、∅920	6800	3500	2500	2900	300	1600	250	400	600	300	15	150	500	150	50	150
DN1200/DN950	∅965	6800	3500	2500	2900	300	2000	250	400	600	300	15	150	600	150	50	150
DN1200/DN1000	∅1016、∅1020	6800	3500	2500	2900	300	2000	250	400	600	300	15	150	600	150	50	150
